M-Serie

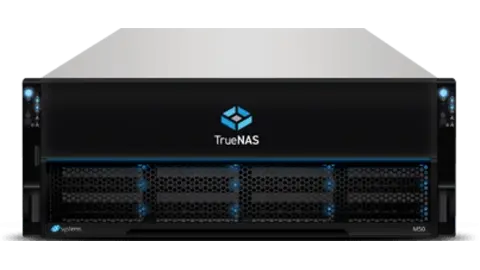

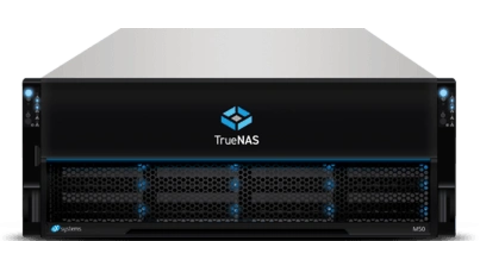

TrueNAS M-Serie

Etablierter Enterprise-Workhorse. Vier Modelle, Dual-Controller-HA, TrueCache NVDIMM, bis 30 PB.

Powerful, Scalable Enterprise Storage

Die M-Serie ist die etablierte Enterprise-Plattform von TrueNAS — ausgelegt auf jahrelangen Dauerbetrieb in Rechenzentren. Alle vier Modelle (M30, M40, M50 und M60) teilen sich dasselbe 4U-Chassis mit 24 Hot-Swap-Bays für 3,5"- oder 2,5"-Laufwerke. Beliebige Mischung aus SAS-HDDs, SAS-SSDs und NVMe-SSDs ist möglich — vom klassischen Hybrid-Setup bis zur reinen All-Flash-Konfiguration.

Ab dem M40 beschleunigt TrueCache NVDIMM Sync-Writes mit DRAM-Geschwindigkeit und sichert sie persistent gegen Stromausfall ab. Optionaler Dual-Controller-HA mit transparentem Failover ist auf allen Modellen verfügbar. Modulare Erweiterung über bis zu 12 Shelves erlaubt Skalierung bis 30 PB roh — alles mit der vollen TrueNAS-Enterprise-Suite.

Vier Modelle: M30, M40, M50, M60

4U-Chassis mit 24× 3,5"/2,5"-Hot-Swap-Bays

Hybrid- und All-Flash-Konfigurationen frei mischbar

TrueCache NVDIMM Schreibcache (M40 und höher)

Optionaler Dual-Controller-HA auf allen Modellen

Bis zu 768 GB DDR4 RAM und 12,8 TB NVMe-Lesecache

Skalierung bis 30 PB roh über bis zu 12 Shelves

Bis 4× 100 GbE und 4× 32 Gb Fibre Channel (M60)

Vier Modelle — eine Plattform

Vom Einstieg bis zum Top-of-Range: Wählen Sie das M-Modell, das zu Workload und Wachstumspfad passt.

M30

Enterprise-Einstieg

Klassischer Allrounder für File-Server, Backup-Targets und mittlere Virtualisierungsumgebungen.

• 8 Cores / 8 Threads
• 96 GB RAM, 800 GB SAS Read-Cache
• 2× 10/25/40 GbE + 2× 10GBase-T
• 3 GB/s Durchsatz
• Bis 2 PB roh / 84 Drives

M40

TrueCache-Mittelklasse

Erstes Modell mit TrueCache NVDIMM. Ideal für gemischte Workloads und kleinere Datenbanken.

• 10 Cores / 20 Threads
• 192 GB RAM, bis 3,2 TB NVMe-Cache
• Bis 2× 100 GbE, 4× 16 Gb FC
• 6 GB/s Durchsatz
• Bis 5,5 PB roh / 228 Drives

High-End-Hybrid

Sweet Spot der M-Serie: viel Cache, hohe Bandbreite, Skalierung bis 15 PB. Beste Balance aus Leistung und Preis.

• 20 Cores / 40 Threads
• 384 GB RAM, 6,4 TB NVMe-Cache
• Bis 2× 100 GbE, 2× 32 Gb FC
• 10 GB/s Durchsatz
• Bis 15 PB roh / 840 Drives

M60

Top-of-Range

Höchste Leistung der M-Serie. Für sehr große Hybrid-Pools, konsolidierte VMware-Cluster und Petabyte-Backup.

• 32 Cores / 64 Threads
• 768 GB RAM, 12,8 TB NVMe-Cache
• Bis 4× 100 GbE, 4× 32 Gb FC
• 20 GB/s Durchsatz
• Bis 30 PB roh / 1248 Drives

TrueNAS Configurator

M-Serie selbst konfigurieren

Live-Kapazität, RAID-Layout, Netzwerk und Expansion in wenigen Klicks zusammenstellen — teilbarer Konfig-Code, kein Login, kostenlos.

Konfigurator öffnen

Drives

RAID

RAID-Z2

Effektiv

240 TB

TrueNAS M-Serie: Kapazität & Sizing

Wie viel nutzbare und effektive Kapazität bleibt nach RAID-Parität und ZFS-Overhead? Typische M-Serie-Konfigurationen als Richtwert — die exakten Zahlen für Ihre Bestückung berechnet der Konfigurator live.

M40 · Hybrid HDD

24× 24 TB NL-SAS, RAIDZ2 (2× 12-wide)

Roh576 TB

Nutzbar (Pool)439 TB

davon empfohlen ≤ 80 %351 TB

Effektiv (LZ4 ~1,43:1) ⓘ628 TB

Kapazitätsoptimierter Pool für Backup-Targets und File-Server.

Mit eigenen Werten durchrechnen

M50 · All-Flash

24× 15,36 TB SAS-SSD, RAIDZ2 (2× 12-wide)

Roh369 TB

Nutzbar (Pool)281 TB

davon empfohlen ≤ 80 %225 TB

Effektiv (LZ4 ~1,43:1) ⓘ402 TB

All-Flash für Virtualisierung und Datenbanken mit hoher IOPS.

Mit eigenen Werten durchrechnen

M60 · Hybrid + Shelf

24× 24 TB + ES102 (102× 24 TB), RAIDZ2 (10× 12-wide + 6 HS)

Roh3,02 PB

Nutzbar (Pool)2,19 PB

davon empfohlen ≤ 80 %1,76 PB

Effektiv (LZ4 ~1,43:1) ⓘ3,14 PB

Petabyte-Archiv mit modularer Shelf-Erweiterung.

Mit eigenen Werten durchrechnen

Richtwerte (TB = 10¹² Byte). Tatsächlich nutzbare Kapazität hängt von vDev-Layout, RAID-Level, Pool-Füllgrad und Datentyp ab. Werte berücksichtigen ZFS-RAIDZ-Padding bei 128 KiB Recordsize / ashift=12 (iX-Quote-konform).

Eigene M-Serie-Konfiguration durchrechnen

TrueNAS M-Serie: Spezifikationen im Detail

Vergleich aller Modelle — direkt aus den Konfigurator-Modelldaten generiert (Single Source of Truth).

Spezifikation	M30	M40	M50	M60
Formfaktor	4U (686 mm Tiefe)	4U (686 mm Tiefe)	4U (686 mm Tiefe)	4U (686 mm Tiefe)
Hochverfügbarkeit (HA)	Optional	Optional	Optional	Optional
Storage-Modi	Hybrid / All-Flash	Hybrid / All-Flash	Hybrid / All-Flash	Hybrid / All-Flash
CPU (Cores / Threads)	8 Cores / 8 Threads	10 Cores / 20 Threads	20 Cores / 40 Threads	32 Cores / 64 Threads
RAM (max.)	32–96 GB	64–192 GB	128–384 GB	256–768 GB
Laufwerks-Bays	24× 3.5" (front)	24× 3.5" (front)	24× 3.5" (front)	24× 3.5" (front)
Read-Cache	800 GB SAS SSD	2,4 TB SAS SSD / 3,2 TB NVMe SSD	6,4 TB NVMe SSD	12,8 TB NVMe SSD
Write-Cache	16 GB SAS SSD	16 GB TrueCache® NVDIMM	16 GB TrueCache® NVDIMM	2× 16 GB TrueCache® NVDIMM
Max. Kapazität (roh)	2,0 PB	5,5 PB	15 PB	30 PB
Max. Kapazität (effektiv, iX 2×)	4,0 PB	11 PB	30 PB	60 PB
Max. Drives	84	228	840	1248
Max. Durchsatz	3 GB/s	6 GB/s	10 GB/s	20 GB/s
Fibre Channel	2× 16Gb	4× 16Gb	4× 16Gb / 2× 32Gb	4× 32Gb
Netzwerk (max.)	2× 10GBase-T (onboard) · 2× 10/25/40 GbE (optisch)	2× 10GBase-T (onboard) · 2× 10/25/40/100 GbE (optisch)	2× 10GBase-T (onboard) · 2× 10/25/40/100 GbE (optisch)	2× 10GBase-T (onboard) · 4× 10/25/40/100 GbE (optisch)
Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management	1× IPMI Out-of-Band Management
Erweiterungs-Shelves	2× ES24 \| 1× ES60 (max 2 gesamt)	2× ES24 \| 2× ES60 \| 2× ES102 (max 2 gesamt)	8× ES24 \| 8× ES60 \| 8× ES102 (max 8 gesamt)	12× ES24 \| 12× ES60 \| 12× ES102 (max 12 gesamt)
Leistung (typ.)	350 W	650 W	800 W	1000 W
Leistung (Spitze, HA)	600 W	950 W	1150 W	1450 W
Wärmeabgabe (HA)	2.047 BTU/h	3.241 BTU/h	3.924 BTU/h	4.947 BTU/h
Eingangs-Spannung	100–240 V auto	100–240 V auto	100–240 V auto	200–240 V (high-line)
Redundante Netzteile	Ja	Ja	Ja	Ja
Maße (L×B×H)	686 × 483 × 178 mm	686 × 483 × 178 mm	686 × 483 × 178 mm	686 × 483 × 178 mm
Gewicht	34,0 kg leer / 52,0 kg voll	34,0 kg leer / 52,0 kg voll	34,0 kg leer / 52,0 kg voll	34,0 kg leer / 52,0 kg voll
Betriebstemperatur	0–35 °C	0–35 °C	0–35 °C	0–35 °C
Luftfeuchte	5–95 %	5–95 %	5–95 %	5–95 %
Zertifizierungen	RoHS 6/6, CE, FCC Class A, UL, BSMI	RoHS 6/6, CE, FCC Class A, UL, BSMI	RoHS 6/6, CE, FCC Class A, UL, BSMI	RoHS 6/6, CE, FCC Class A, UL, BSMI

Max. effektive Kapazität folgt der iX-Marketing-Konvention (2× Roh), wie in den offiziellen iX-Datenblättern. Die konkreten Konfigurations-Beispiele oben rechnen mit dem konservativen LZ4-Faktor ~1,43.

Architektur und Erweiterung

Bewährtes 4U-Chassis mit SAS-Backplane, NVDIMM-Schreibcache und modularer Shelf-Erweiterung.

24× 3,5"/2,5" Hot-Swap-Bays

Front-loading Hot-Swap-Slots — frei kombinierbar mit SAS-HDDs (4-26 TB), SAS-SSDs (1,92-15,3 TB) oder NVMe-SSDs (1,6-30,7 TB).

Dual-Controller HA

Zwei Intel-Xeon-Controller mit aktiv-passivem Failover ohne Datenverlust und automatischer Virtual-IP-Migration. Optional auf allen Modellen.

TrueCache NVDIMM (M40+)

16 GB persistenter Schreibcache pro Controller (M60: 2× 16 GB). Bestätigt Sync-Writes mit DRAM-Geschwindigkeit, sichert Daten gegen Stromausfall.

Erweiterung bis 1248 Drives

Bis zu 12 Erweiterungs-Shelves (ES24F, ES60, ES102) — modulare Skalierung im laufenden Betrieb ohne Downtime und ohne Datenmigration.

Verfügbare Storage-Medien

Alle Medien werden mit voller TrueNAS-Enterprise-Integration ausgeliefert — inklusive Hardware-AES-NI-Verschlüsselung, S.M.A.R.T.-Monitoring und Hot-Swap-Unterstützung.

Enterprise Nearline HDDs

• 7200 RPM SAS3 (NL-SAS)
• 4 TB bis 26 TB Kapazität
• Optional SED und FIPS 140

SAS SSDs

• 1,92 TB bis 15,3 TB pro SSD
• 12 Gb/s SAS3 Dual-Port
• Optional SED und FIPS 140

NVMe SSDs

• 1,6 TB bis 30,7 TB pro SSD
• U.2 / U.3 Tri-Mode
• Optional SED und FIPS 140

Strom, Klima, Maße

Redundante Hot-Swap-Netzteile mit hochwertiger Effizienz-Klassifizierung. Ferngesteuertes Power-On/Off via IPMI und UPS-Signal-Integration sind Standard.

Höhe

Tiefe (Chassis)

27" / 686 mm

Maße (L×B×H)

686 × 483 × 178 mm

Gewicht (leer)

34 kg

Gewicht (voll)

52 kg

Rack-Schienen

26"-36,5" (660-927 mm)

Eingangs-Spannung

100-240 V (M60: 200-240 V)

Betriebstemperatur

0 °C - 35 °C

Luftfeuchte

5 % - 95 %, n.K.

Zertifizierung

CE, FCC, UL, BSMI, RoHS / Citrix-, VMware-, Veeam-Ready, Asigra-Integrated

Protokolle und Integration

Volle TrueNAS-Enterprise-Suite — File, Block und Object in einem System. Tiefe Integration in Hypervisor- und Cloud-Stacks.

File-Protokolle

• SMB v1/2/3
• NFSv3, NFSv4
• FTP, WebShare

Block-Protokolle

• iSCSI
• NVMe-oF (TCP)
• Fibre Channel (16 / 32 Gb)
• OpenStack Cinder

Object & Verzeichnisdienste

• S3-compliant + Immutable Locking
• MinIO Alstor
• Active Directory, FreeIPA
• Kerberos, LDAP, NIS

Hypervisor & Apps

• VMware (VAAI, vCenter)
• Proxmox-Plugin (iSCSI + Snapshots)
• Hyper-V (VSS, ODX, CSV)
• KVM, XenServer, OpenShift
• Kubernetes CSI

Wofür ist die M-Serie gemacht?

Klassische Enterprise-Workloads, die hohe Kapazität, Hochverfügbarkeit und planbare Performance verlangen.

Virtualisierung & VDI

Konsolidierter Block- und File-Storage für VMware-, Proxmox- und Hyper-V-Cluster mit hoher VM-Dichte und transparentem Failover.

Datenbanken & ERP

SAP, Oracle und große SQL-Workloads mit niedrigen Sync-Write-Latenzen dank TrueCache NVDIMM und konsistent hoher IOPS.

Backup at Scale

Hochkapazitive Hybrid-Pools als zentrales Backup-Target. Native ZFS-Replikation, Veeam-Ready, Asigra-Integrated, Commvault und NetBackup.

Medienarchive

Petabyte-Archive für Broadcast, Postproduktion und Forschung. SMB- und NFS-Performance für lange Aufbewahrung bei moderaten Kosten.

File-Server-Konsolidierung

Ablösung mehrerer Windows- oder NetApp-Filer auf einer Plattform — mit Active-Directory-Integration und SMB-Auditing.

Forschung & HPC

Hohe Bandbreiten für sequentielle Workloads, NFSv4 und parallele Lese-Pipelines für Genomics, Geowissenschaften und Engineering.

Sicherheit und Compliance

Die M-Serie nutzt die TrueSecure-Funktionen der TrueNAS-Enterprise-Suite — von hardware-beschleunigter Verschlüsselung bis zu auditierten Admin-Rollen.

FIPS 140 für Data-at-rest und Data-in-flight

AES-NI-Hardware-Verschlüsselung

Encrypted Drives und Datasets

Restricted-Admin-Rollen (Security, Storage, Monitor)

Auditing aller SMB- und Admin-Events

NIST 800-209 und GPOS STIG-konform

Immutable Snapshots gegen Ransomware

Signed Updates mit Rollback-Funktion

Backup und Cloud-Integration

Die M-Serie integriert sich nahtlos in bestehende Backup- und Cloud-Strategien — als primäres Storage-Tier ebenso wie als Replikations-Ziel.

Snapshot-basierte ZFS-Replikation (lokal & remote)

Truecloud-Backup zu Storj

Veeam, HYCU, Asigra, CommVault, NetBackup

Rsync und Cloudsync

iX-Storj, Amazon S3, BackBlaze B2

Google Cloud, Microsoft Azure

Asynchrone Datei-Replikation (Syncthing)

TrueNAS Connect für zentrale Verwaltung

Ihre Vorteile mit DATAZONE

Als TrueNAS-Partner begleiten wir Sie durch den gesamten Lebenszyklus der M-Serie — von der Modellauswahl über die Inbetriebnahme bis zum laufenden Betrieb. Wir sind herstellerneutral und konfigurieren das System ausschließlich nach Ihren tatsächlichen Anforderungen.

Modell-Beratung: M30, M40, M50 oder M60 — datenbasiert

Drive-Mix-Auslegung: Hybrid, All-Flash oder Tiered

Migration aus VMware vSAN, NetApp, Dell EMC, HPE Storage

Integration in Proxmox, VMware, Hyper-V und Kubernetes

Performance-Tuning und Monitoring-Setup

24×365-Support mit persönlichem Ansprechpartner

Modulare Erweiterung im laufenden Betrieb

Schulungen für Ihr IT-Team

Passt die M-Serie zu Ihrem Projekt?

Die M-Serie ist die richtige Wahl, wenn mindestens einer dieser Punkte zutrifft:

→ 4U-Footprint ist das Maximum, das ins Rack passt
→ Petabyte+ Skalierung mit wirtschaftlichem HDD-Pool
→ HA optional gewünscht, aber kein Mission-Critical 99,999 %+
→ Gemischter Hybrid-und-Flash-Workload in einer Plattform
→ Etabliertes Enterprise-Workhorse statt Bleeding-Edge-V-Serie

Brauchen Sie 400 GbE, Tri-Mode oder All-NVMe-Performance? Dann ist die V- oder F-Serie die bessere Wahl — wir beraten Sie offen.

Häufige Fragen

Was ist die TrueNAS M-Serie?

Die TrueNAS M-Serie ist die etablierte Enterprise-Plattform von iXsystems. Vier Modelle (M30, M40, M50, M60) im 4U-Chassis mit 24 Hot-Swap-Bays, optionalem Dual-Controller-HA und TrueCache-NVDIMM-Schreibcache adressieren klassische Enterprise-Workloads von 2 PB bis 30 PB.

Welche Modelle umfasst die M-Serie?

Die M-Serie besteht aus vier Modellen: M30 (Einstieg, 2 PB), M40 (Mittelklasse mit TrueCache NVDIMM, 5,5 PB), M50 (High-End-Hybrid, 15 PB) und M60 (Top-of-Range, 30 PB mit bis zu 4× 100 GbE und 20 GB/s Durchsatz).

Was unterscheidet die M-Serie von der V-Serie?

Die M-Serie ist die etablierte, ausgereifte Enterprise-Plattform mit Intel-Xeon-Controllern, SAS-Backplane und TrueCache-NVDIMM. Die V-Serie ist die neue Tri-Mode-Plattform mit AMD-EPYC, Gen4/Gen5 NVMe und 400 GbE — für Workloads, die mehr als 100 GbE oder All-Flash-Performance verlangen.

Was ist TrueCache NVDIMM?

TrueCache verwendet NVDIMM-Module als persistenten Schreibcache (16 GB pro Controller, beim M60 zweifach). Sync-Writes werden mit DRAM-Geschwindigkeit bestätigt und im Falle eines Stromausfalls automatisch auf Flash gesichert. Verfügbar ab M40 — der M30 nutzt einen klassischen SAS-SSD-SLOG.

Welche Hochverfügbarkeit bietet die M-Serie?

Alle vier Modelle unterstützen optionalen Dual-Controller-HA mit transparentem Failover ohne Datenverlust. Beide Controller sind aktiv-passiv konfiguriert und teilen sich denselben SAS-Bus zu den Front-Bays und den Erweiterungs-Shelves.

Wie weit lässt sich die M-Serie skalieren?

Modular bis 30 PB roh: M30 mit 2× ES24 oder 1× ES60, M40 mit 2 Shelves, M50 mit 8 Shelves, M60 mit 12 Shelves. Erweiterungs-Shelf-Typen: ES24F (24× 2,5"), ES60 (60× 3,5") und ES102 (102× 3,5"). Erweiterung im laufenden Betrieb ohne Downtime.

Welche Netzwerk- und FC-Optionen gibt es?

M30: 2× 10/25/40 GbE + 2× 10GBase-T sowie 2× 16 Gb FC. M40 und M50: 2× 10/25/40/100 GbE + 2× 10GBase-T mit bis zu 4× 16 Gb oder 2× 32 Gb FC. M60: bis zu 4× 100 GbE und 4× 32 Gb FC. Alle Modelle inklusive Out-of-Band-Management via IPMI.

Welche Protokolle und Hypervisor werden unterstützt?

File: SMB v1/2/3, NFSv3/v4, FTP, WebShare. Block: iSCSI, NVMe-oF (TCP), Fibre Channel. Object: S3-compliant. Hypervisor-Integration mit VMware (VAAI, vCenter), Proxmox (offizielles Plugin), Hyper-V (VSS, ODX), KVM, Citrix XenServer und Kubernetes CSI.

TrueNAS M-Serie evaluieren

Wir beraten Sie zur passenden Modellwahl (M30, M40, M50 oder M60), zum Drive-Mix und zur Migration aus bestehender Storage-Infrastruktur.

Jetzt Kontakt aufnehmen
